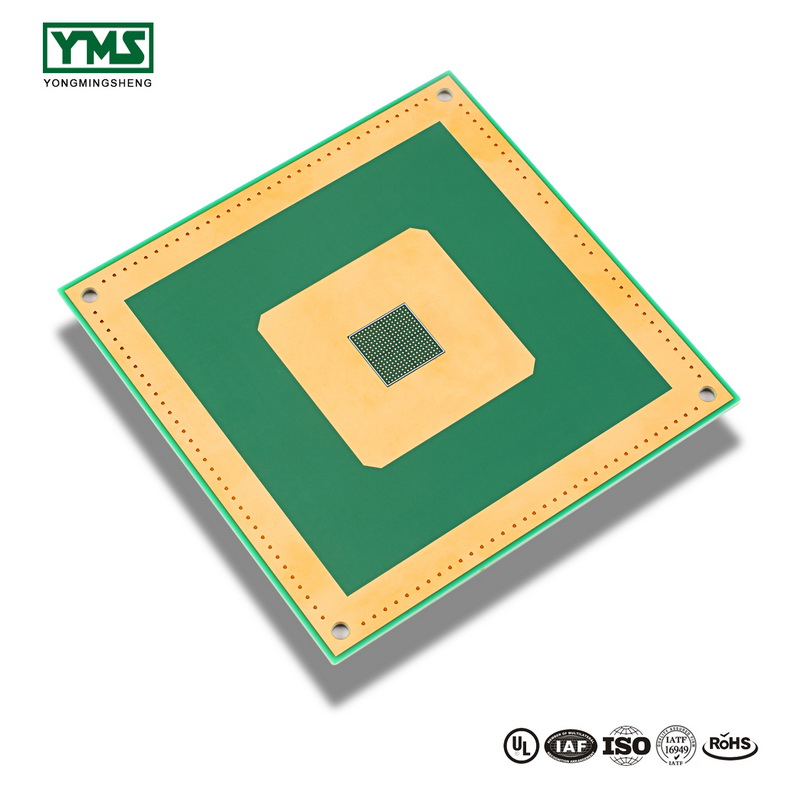

Pllakë prej 10 shtresash PCB prej bakri të trashë në Kinë (4OZ) Tg e lartë me trup të plotë dhe ari (BGA)| Fabrika YMS PCB dhe prodhuesit | Yongmingsheng
Mirë se vini në faqen tonë të internetit.

Pllakë prej 10 shtresash PCB prej bakri të trashë (4OZ) me Tg të lartë me trup të plotë dhe të fortë (BGA)| YMS PCB

Përshkrim i shkurtër:

PCB e rëndë e bakrit njihet gjithashtu si PCB e trashë bakri, në të cilën ka 3 ons (oz) bakri ose më shumë në shtresat e brendshme dhe të jashtme të një bordit të shtypura qark.

parametrat

Shtresat: 10L 4OZ PCB bakri të rëndë

Materiali bazë: S1170

Trashësia: 2.5 mm

Min. Vrima: 0.25 mm

Minimum Line Width / Pastrimi: 0.25mm / 0.25mm

Pastrimi minimal midis shtresës së brendshme PTH dhe linjës : 0.2 mm

Madhësia: 107.61 mm×107.6 mm

Raporti i aspektit : 10: 1

Trajtimi i sipërfaqes: Veshje me ar të fortë

bakër sipërfaqe ≧ 4oz

Specialiteti: Veshje ari i fortë me trup të plotë, Trashësia: 4 OZ

Aplikimet: pajisje elektronike me fuqi


Detail Product

Produkt Tags

Çfarë është  PCB e rëndë e bakrit?

Heavy copper PCB përdoren gjerësisht në pajisjet elektronike të energjisë dhe sistemin e furnizimit me energji elektrike. Trashësia shtesë e PCB-së së bakrit i mundëson tabelës të kryejë një rrymë më të lartë, të arrijë shpërndarje të mirë termike dhe të zbatojë çelsat komplekse në një hapësirë ​​të kufizuar.

Ky lloj unik PCB i trashë bakri ka një peshë bakri të përfunduar prej më shumë se 4 ons (140 mikronë), krahasuar me trashësinë standarde të bakrit PCB prej 1ozor 2oz.

Zakonisht, trashësia e bakrit e një PCB standarde është 1oz deri në 3oz. PCB-të e bakrit të trashë ose PCB-të me bakër të rëndë janë llojet e PCB-ve që pesha e përfunduar e bakrit është më shumë se 4oz (140μm). PCB me bakër të trashë i përket një lloji të veçantë PCB. materialet e tij përcjellëse, materialet e nënshtresës, procesi i prodhimit, fushat e aplikimit janë të ndryshme nga PCB-të konvencionale. Veshja e qarqeve të trasha të bakrit i lejon prodhuesit e PCB-ve të rrisin peshën e bakrit përmes mureve anësore dhe vrimave të veshura, gjë që mund të zvogëlojë numrin e shtresave dhe gjurmët. Veshja me bakër të trashë integron qarqet me rrymë të lartë dhe kontroll, duke bërë që të arrihet densitet i lartë me struktura të thjeshta dërrase. PCB e trashë bakri përdoret gjerësisht në pajisje të ndryshme shtëpiake, produkte të teknologjisë së lartë, pajisje ushtarake, mjekësore dhe pajisje të tjera elektronike. Aplikimi i PCB-së së trashë të bakrit bën që komponenti kryesor i produkteve të pajisjeve elektronike - pllakat e qarkut të kenë një jetë më të gjatë shërbimi, dhe në të njëjtën kohë është shumë i dobishëm për zvogëlimin e madhësisë së pajisjeve elektronike

Në prototipin e PCB-së, PCB-ja e trashë e bakrit i përket një teknologjie të veçantë, ka pragje të caktuara teknike dhe vështirësi operative dhe është relativisht e shtrenjtë. Aktualisht, në procesin e prototipit PCB, YMS mund të arrijë 1-30 shtresa, trashësia maksimale e bakrit është 13 oz, madhësia minimale e vrimës është 0.15 ~ 0.3 mm. Aplikimet e PCB-ve me bakër të trashë

Së bashku me rritjen e produkteve me fuqi të lartë, kërkesa për PCB me bakër të trashë është rritur shumë. Prodhuesit e sotëm të PCB-ve i kushtojnë më shumë vëmendje përdorimit të një dërrase të trashë bakri për të zgjidhur efikasitetin termik të elektronikës me fuqi të lartë.

PCB-të me bakër të trashë janë kryesisht nënshtresa me rrymë të madhe, dhe PCB-të e mëdha aktuale përdoren kryesisht në modulin e energjisë dhe pjesët elektronike të automobilave. Aplikacionet tradicionale të automobilave, furnizimit me energji elektrike dhe elektronikës së energjisë përdorin format origjinale të transmetimit si shpërndarja e kabllove dhe fleta metalike. Tani dërrasat me bakër të trashë zëvendësojnë formën e transmisionit, e cila jo vetëm që mund të përmirësojë produktivitetin dhe të zvogëlojë koston e kohës së instalimeve elektrike, por edhe të rrisë besueshmërinë e produkteve përfundimtare. Në të njëjtën kohë, pllakat masive të rrymës mund të përmirësojnë lirinë e projektimit të instalimeve elektrike, duke realizuar kështu miniaturizimin e të gjithë produktit. Me pak fjalë, PCB e qarkut me trashësi bakri luan një rol të pazëvendësueshëm në aplikimet me fuqi të lartë, rrymë të lartë dhe kërkesa e lartë për ftohje. Procesi i prodhimit dhe materialet e PCBS me bakër të rëndë kanë kërkesa shumë më të larta se PCB-të standarde. Me pajisje të avancuara dhe inxhinierë profesionistë, China YMS PCB është një prodhues profesionist i cili mund të sigurojë PCB me bakër të trashë me cilësi të lartë për klientët nga brenda dhe jashtë vendit.

8OZ-Heavy-Copper-PCB



Aftësitë e prodhimit të PCB të bakrit të rëndë YMS:

Përmbledhje e aftësive të prodhimit të PCB-ve të bakrit të rëndë YMS
Karakteristikë aftësive
Numërimi i shtresave 1-30L
bazës materiale FR-4 Tg standarde, FR4-Tg mesatare, FR4-Tg e lartë
Trashësia 0,6 mm - 8,0 mm
Pesha maksimale e bakrit të shtresës së jashtme (e përfunduar) 15 OZ
Pesha maksimale e bakrit të shtresës së brendshme (e përfunduar) 30 OZ
Gjerësia dhe Hapësira minimale e linjës 4oz Cu 8mil/8mil; 5oz Cu 10mil/10mil; 6oz Cu 12mil/12mil; 12oz Cu 18mil/28mil; 15oz Cu 30mil/38mil .etj.
NGROHJE BGA 0.8 mm (32 milje)
Madhësia minimale e shpuar mekanike 0,25 mm (10 milje)
Raporti i aspektit për përmes vrimës 16 : 1
Përfundojë sipërfaqe HASL, HASL pa plumb, ENIG, Kallaj zhytjeje, OSP, Argjend i zhytjes, Gisht i artë, Plastifikim i arit të fortë, OSP le ENEPIG.lektive, etj.
Përmes opsionit të mbushjes Vija kromohet dhe mbushet me epoksi përçuese ose jopërçuese, më pas mbyllet dhe mbyllet (VIPPO)
Mbushur bakri, mbushur argjendi
Regjistrimi 4 milje ±
Maskë ngjitëse Jeshile, e kuqe, e verdhë, blu, e bardhë, e zezë, vjollcë, e zezë mat, jeshile e mat. Etj.
